1. Installazzjoni

Installa l-modulu tal-fibra vojta u qabbad it-tubi kollha. Poġġi t-tubi tal-għalf f'ilma purifikat, u poġġi kemm it-tubi tar-retentat kif ukoll it-tubi tal-permeat f'kontenitur tal-iskart.





2. Tindif

Ibda l-pompa peristaltika. Ladarba t-tubi tar-retentat ikun mimli kompletament bil-likwidu, aġġusta l-valv tar-retentat biex tistabbilixxi pressjoni transmembrana xierqa (TMP) fis-sistema kollha.

Kejjel il-pH tal-likwidu skarikat kemm mill-iżbokk tar-retentat kif ukoll tal-permeat sakemm il-valuri tal-pH isiru newtrali.



3. Tixrib

Waqqaf il-pompa peristaltika. Għaddas it-tubi tal-għalf, it-tubi tar-retentat, u t-tubi tal-permeat f'ilma purifikat.

Ibda mill-ġdid il-pompa peristaltika. Wara li t-tubi tar-retentat jimtela bil-likwidu, aġġusta l-valv tar-retentat biex iżżomm pressjoni transmembrana xierqa (TMP), u xarrab sewwa l-membrana tal-fibra vojta għal15-il minuta.

Wara li tixrib, waqqaf il-pompa peristaltika u tiftaħ għal kollox il-valv tar-retentat.



4. Tnixxija

Neħħi t-tubi tal-għalf mill-ilma purifikat.

Ibda l-pompa peristaltika biex tixxotta l-likwidu kollu li jkun fadal mit-tubi tal-għalf u t-tubi tar-retentat.



5. Test ta 'Integrità

Agħlaq kompletament il-valv tar-retentat u għaddas l-iżbokk tat-tubi tal-permeat fl-ilma.

Ibda l-pompa peristaltika biex tintroduċi arja kkompressata sakemm tilħaq il-pressjoni tal-għalf0.65 bar.

Waqqaf il-pompa peristaltika u żomm il-pressjoni għal10 minuti.



6. Kejl tal-Fluss tad-Diffużjoni tal-Arja

Matul il-perjodu taż-żamma ta '10 minuti, osserva jekk il-pressjoni tonqosx u jekk joħorġux bżieżaq mill-iżbokk tal-permeat.

• Jekk il-pressjoni tibqa 'stabbli u ma jiġu osservati l-ebda bżieżaq, il-modulu tal-fibra vojta jgħaddi mit-test tal-integrità.

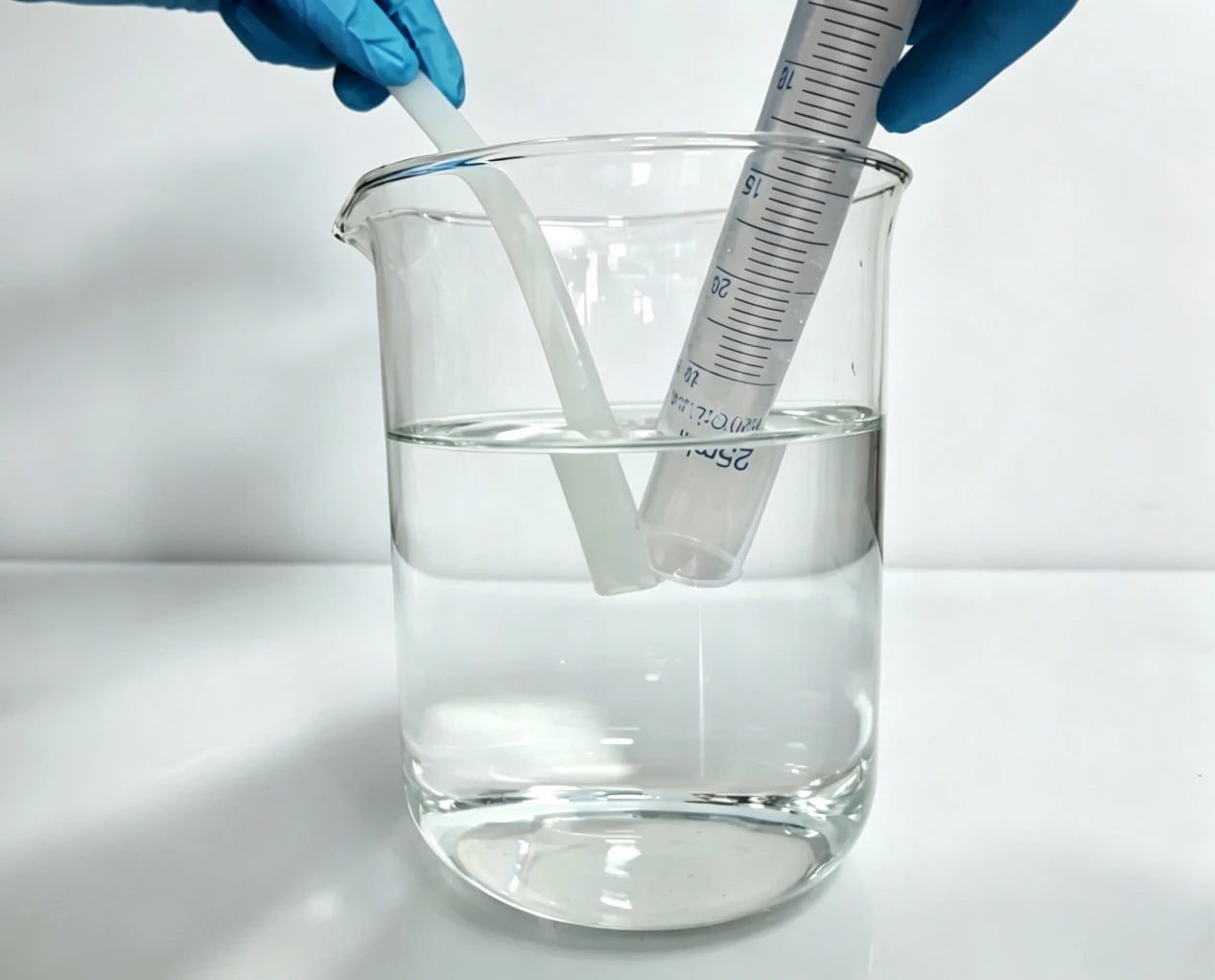

• Jekk il-pressjoni tinżel u l-bżieżaq huma preżenti, kejjel ir-rata tal-fluss tad-diffużjoni tal-arja fl-iżbokk tal-permeat billi tuża jew miter tal-fluss jew ċilindru gradwat maqlub mimli bl-ilma.

Qabbel ir-rata mkejla tal-fluss tad-diffużjoni ta 'l-arja mal-valur ta' referenza tal-manifattur biex tiddetermina jekk il-modulu tal-fibra vojta jissodisfax il-kriterji ta 'aċċettazzjoni ta' integrità.

Peress li l-valuri aċċettabbli tal-fluss tad-diffużjoni tal-arja jvarjaw fost manifatturi differenti, il-kriterji tal-aċċettazzjoni finali għandhom dejjem isegwu l-ispeċifikazzjonijiet ipprovduti fil-manwal tal-prodott korrispondenti.



7. Rilaxx bl-Ajru

Iftaħ għal kollox il-valv tar-retentat biex tirrilaxxa l-arja residwa kollha mis-sistema.







Kawżi Potenzjali ta' Ittestjar ta' Integrità fallut u Azzjonijiet Korrettivi

1. Il-Modulu tal-Membrana Ġie Imxarrab kompletament?

Qabel ma twettaq test ta 'integrità, il-membrana tal-fibra vojta għandha tkun imxarrba kompletament bl-ilma.

Huwa rakkomandat li tiċċirkola ilma purifikat permezz tal-modulu tal-fibra vojta għal5–10 minutiqabel l-ittestjar.

Tixrib insuffiċjenti jista' jaffettwa b'mod sinifikanti r-riżultati tat-test tal-integrità.

Minħabba li l-membrani tal-fibra vojta tal-ultrafiltrazzjoni għandhom daqsijiet żgħar ħafna tal-pori u pressjonijiet estremament għoljin tal-punt tal-bużżieqa, il-metodu tal-fluss tad-diffużjoni tal-arjahuwa ġeneralment preferut għall-ittestjar tal-integrità.





2. L-Installazzjoni hija Korretta?

A. Kundizzjoni tal-gasket

Il-gaskits għandhom jiġu sostitwiti regolarment.

L-użu fit-tul-jista' jnaqqas l-elastiċità tal-gasket, li jirriżulta f'rendiment fqir tas-siġillar u jikkawża falliment tat-test tal-integrità.

B. Tnixxija tas-Sistema

Spezzjona l-gauge tal-pressjoni, il-klampi, u l-punti ta 'konnessjoni kollha għal tnixxija ta' arja possibbli.

Kun żgur li s-sistema kollha tkun issiġillata kif suppost, peress li t-tnixxija tista 'tipprevjeni li żżomm il-pressjoni u twassal għal riżultati tat-test mhux preċiżi.





3. Hemm xi Fluwidi tal-Proċess Residwu, Aġenti tat-Tindif, jew Soluzzjonijiet tal-Ħażna?

Fluwidi tal-proċess residwi, aġenti tat-tindif, jew soluzzjonijiet ta 'preservazzjoni jistgħu jipprevjenu l-membrana milli tixxarrab kompletament.

Huwa rakkomandat li tnaddaf sewwa l-modulu tal-fibra vojta mill-ġdid, iżżid il-volum tat-tlaħliħ, testendi l-ħin tat-tindif, u tgħolli t-temperatura tat-tindif meta jkun xieraq biex ittejjeb l-effettività tat-tindif.





4. Ħsara fil-membrana tal-fibra vojta

Jekk il-fatturi kollha ta 'hawn fuq ġew eliminati, il-modulu tal-fibra vojta innifsu jista' jkun falla mit-test tal-integrità.

Kawżi possibbli jinkludu:

A. Ħsara fiżika kkawżata minn waqgħa jew impatt waqt it-trasport.

B. Partiċelli iebsa fis-sistema, bħal debris tal-metall minn sistema ġdida jew kontaminanti solidi fil-fluwidu tal-proċess, jistgħu jobrox jew iħammeġ il-membrana.

C. Forza eċċessiva applikata waqt l-installazzjoni tista 'tagħmel ħsara lill-istruttura tal-membrana.

D. Kimiċi tat-tindif jew soluzzjonijiet ta 'ħażna mhux xierqa jistgħu jagħmlu ħsara lill-materjal tal-membrana.

E. Fowling sever tal-membrana jew imblukkar irriversibbli li ma jistax jitnaddaf b'mod effettiv jista 'gradwalment jikkomprometti l-integrità tal-membrana fuq użu fit-tul.

Jekk il-modulu tal-fibra vojta ma jgħaddix mit-test tal-integrità minħabba ħsara fil-membrana, hija rakkomandata sostituzzjoni b'modulu ġdid tal-fibra vojta.
